脉冲功率放大器

960-1215MHz 10KW 固态脉冲功率放大器

发布时间:2012-11-7 浏览:5053





一、    设备组成

950-1230MHz 10KW固态脉冲功率放大器由大功率放大器、脉冲调制器、可控衰减器、脉冲信号发生器、控制显示模块、液晶显示器和键盘、电源模块、电压指示、功率指示电路等部分组成。

二、    主要技术要求

1.  工作频率:0.96-1.215GHz

2.  脉冲功率:10kw

3.  高频脉冲持续时间:3.0-3.6µs

4.  占空比:(Duty Cycle):4%

5.  放大率:70db以上

6.  输入信号动态范围:10db(输入0.1-1mv变化时,输出是1kw-10kw

7.  带内增益波动:1.6db以下

8.  输出入阻抗:输入:50Ω,输出:75Ω

9.  冷却方式:风冷

10. 连续工作时间:8小时以上

11. 电源:220v/3/50Hz/1.5kvA

12. 输出入连接方式:输入口N1650Ω),输出口PK75-17-22线缆,

        国际规格IF70(插座雌雄,同轴线PK75-17-22)

13. 最大反复频率:10-16KHz(发送脉冲量:8,000/秒)

14. 输入功率:最大脉冲1mW

15. 脉冲前面上升时间和后面下降时间:0.3µs

16. 能在机柜前部观察到内部,其他部分为密封。前部有各种信号指示灯。

17. 从底部进风,上部出风,并配备向后出风通道和接插件,出风口尺寸合理设计。

18. 前部需要有电压表,电流表,相对功率指示表和其他各种指示表和指示灯。

19. 按以下标准设备满足所定义的环境及振动冲击要求;

EMC条件

工作温度:-10~+55

保管温度:-30~+65

相对湿度:4090%以上

振动:加速4g时振动频率5~80Hz上,耐1小时

冲击:加速15g时冲击时间5~10ms上,耐30分钟

使用说明书,操作说明书,电路图等有关文件全部要英文资料。

底座要有防振踏板

内置大功率定向耦合器

前部和侧面指示表,信号灯,插口上要有英文标记。

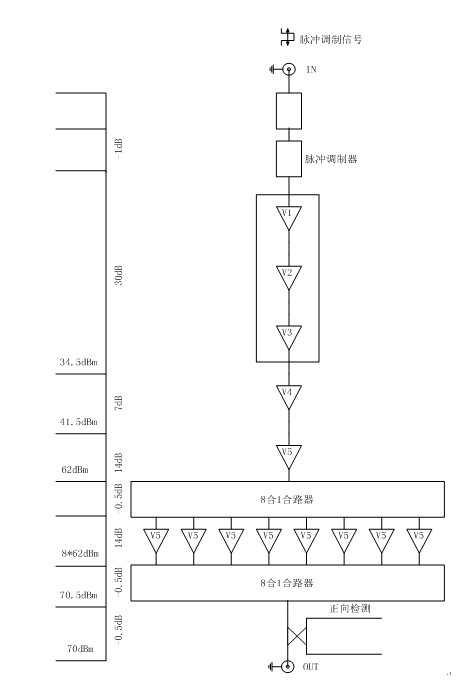

三、功放单元网络计算及原理框图
